a.冷凝水在虹吸管中上升而减压，减压后部份冷凝水汽化成二次汽，进入传统的疏水阀中，均被视为汽态，导致疏水阀关闭，虹吸管中的二次汽必须冷凝后，凝结水才能流动进入疏水阀称为汽锁，造成烘缸积水，排不出来。
b.虹吸管排冷凝水是最困难的，大部份机台都处于积水效率不佳的情况。
c.烘缸积水，表面温度降低，烘缸多耗电力，产品生产速度与质量降低能耗成本提高，有时为达产量，提高蒸汽压力，易造成工安问题。
d.DSC 双节流孔蒸汽疏水阀，在倒筒内有汽水分离器，二次汽经由节流阀门控制流量先排出，冷凝水因二次汽排出后，可迅速进入疏水阀由上端节流孔排出，二次汽集中配管导入低压烘缸继续使用，化阻力为助力，烘缸不积水，表面温度自然高。

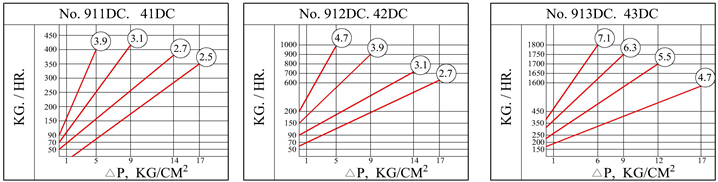

NO.41DC系列疏水阀排水量表
NO.41DC系列疏水阀材质表
|
外 壳 |
铸铁 FC-22 |
|
倒 筒 |
不 锈 钢 |
|
机械结构 |
不 锈 钢 |
|
阀 座 |
硬化铬钢 |
|
垫 片 |
非 石 绵 |
|
过 滤 器 |
不 锈 钢 |
|
逆 止 阀 |
不 锈 钢 |
|
螺 丝 |
ASTM A193 - B7 合金钢 |
|
螺 帽 |
ASTM A194 - 2H 合金钢 |
No. 41DC 系列 尺寸单位 (MM). 最高操作压力 (KG/CM2) .重量 (KG)
 |
型号 |
法兰口径* |
A |
B |
C |
最高操作压力 |
重量 |
|
41DC |
15 |
248 |
197 |
134 |
17 |
3.2 |
|
42DC |
20 |
311 |
241 |
178 |
17 |
6.5 |
|
43DC |
25 |
394 |
324 |
146 |
17 |
11 |
|
44DC |
32 |
457 |
381 |
169 |
17 |
17 |
|
45DC |
40 |
514 |
425 |
229 |
17 |
24 |
|
46DC |
50 |
597 |
502 |
229 |
17 |
39 |
* NPT. BSPT.SW 皆可供应。 逆止阀必须外接。
|
